詳情介紹

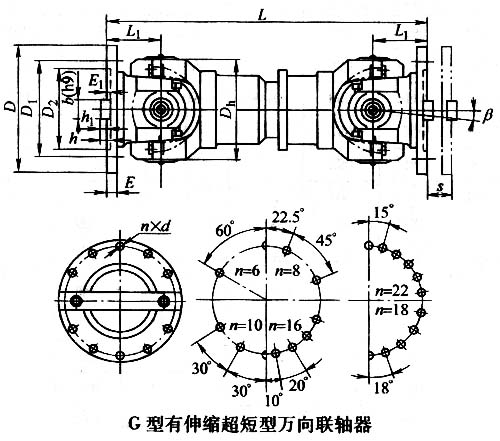

SWP-G型有伸縮超短型萬向聯軸器
發布于：2014/8/27
隸屬于：十字軸式萬向聯軸器
SWP-G型有伸縮超短型萬向聯軸器特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型
SWP-G型有伸縮超短型萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm
|
型號 |
回轉 直徑 D |
公稱轉矩 Tn N.m |
疲勞轉矩 Tf kN.m |
軸線折角 β |
尺寸 |
傳動慣量
kg.m2 |
質量
kg | |
|
L |
L1 | |||||||
|
SWP225G |
225 |
18 |
8 |
≤5 |
435 |
68 |
0.331 |
60 |
|
SWP250G |
250 |
25 |
11.2 |
≤5 |
515 |
80 |
0.624 |
97 |
|
SWP285G |
285 |
35.5 |
16 |
≤5 |
565 |
90 |
1.182 |
120 |
|
SWP315G |
315 |
50 |
25 |
≤5 |
620 |
100 |
2.290 |
170 |
|
SWP350G |
350 |
71 |
35.5 |
≤5 |
715 |
108 |
3.793 |
256 |
